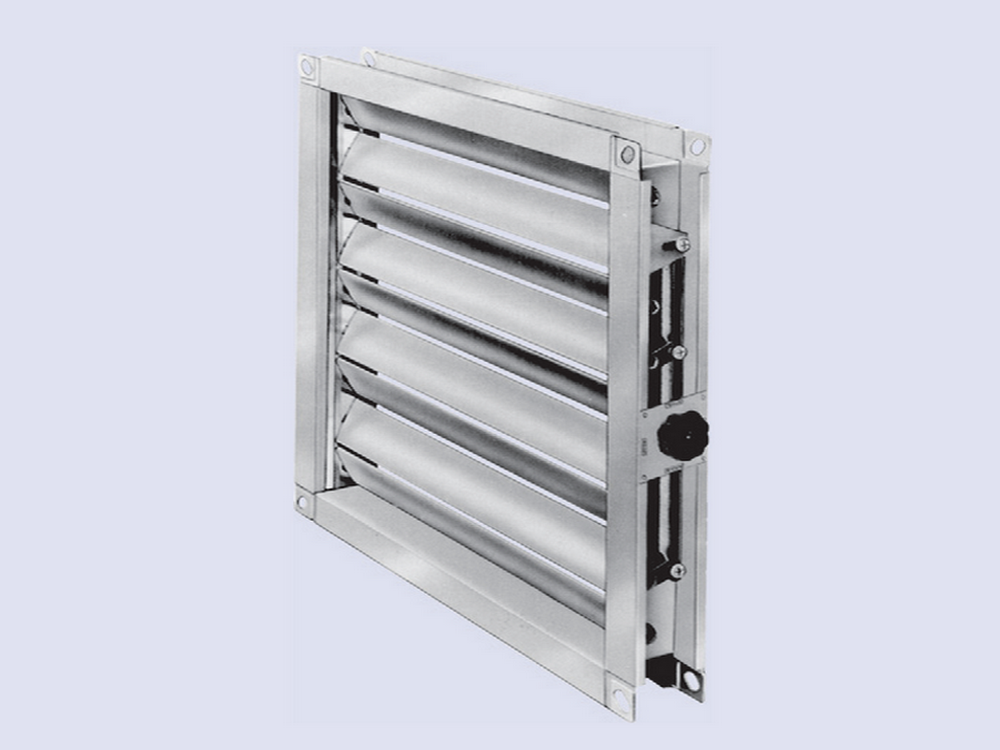

妥思SLC型多叶风量调节阀是专为通风空调系统中风量、气流和压力调节目的而设计的阀门产品。另外，C2类型风阀的叶片侧面和叶尖部位还采取了密封措施，保证了风阀关闭时的气密性。

SLC型风量调节阀可以提供多种结构形式，包括方形、矩形、圆形以及椭圆形等。

风阀阀体是由槽钢框架构成，在角部位装配有起加固作用并打好孔的法兰片，以便风阀能在大多数法兰风管系统中方便安装，整体结构结实、耐用。风阀叶片采用机翼型结构，开启方式为对开式，叶尖密封能保证风阀在有较小泄漏量要求的场合使用。

根据具体要求，该类风阀可以装配手动锁紧装置、电动或气动执行机构。

妥思SLC型多叶风量调节阀采用机翼型叶片，叶片对开式动作，用于风量的调节和控制。如果要求风阀关闭时的低漏风量，建议选用带叶尖密封和侧密封的C2型。

根据具体要求，风阀可以装配手动锁紧装置、电动或气动执行机构。

SLC型调节阀的标准结构为30mm法兰，带加强角支架。

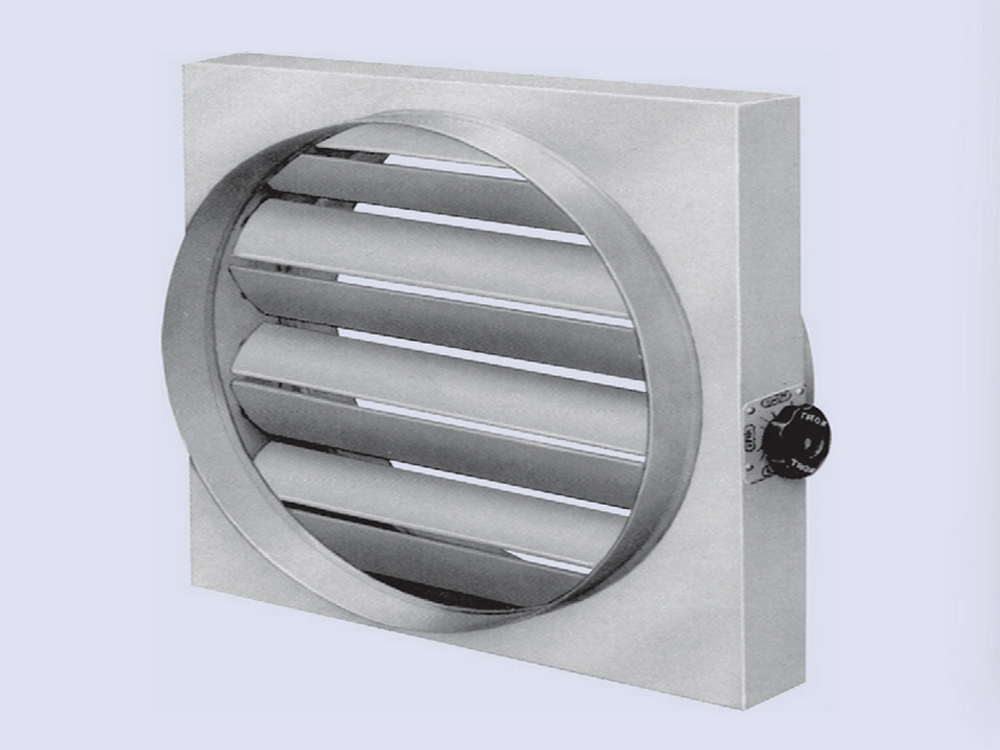

风阀可选配矩形、方形或圆形接管。

SLC型对开叶片结构

-阀框采用1.2mm厚镀锌钢板

-机翼型叶片采用铝型材

-叶片轴轴承采用工程塑料，可以保证80°C条件下的正常使用。

-最大工作压力为500 Pa

-叶片叶尖密封采用EPDM与PPT的合成材料

-侧面密封采用301或相同等级不锈钢，可以封闭叶片与框体间隙。

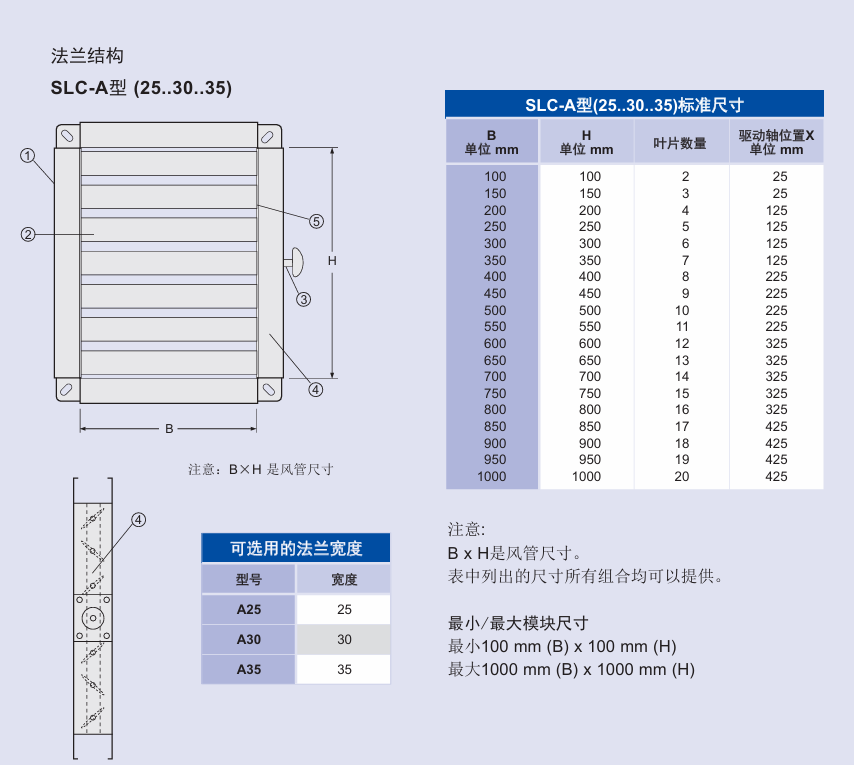

▲①阀框、②机翼叶片、③手动锁紧装置、④连杆、⑤测密封

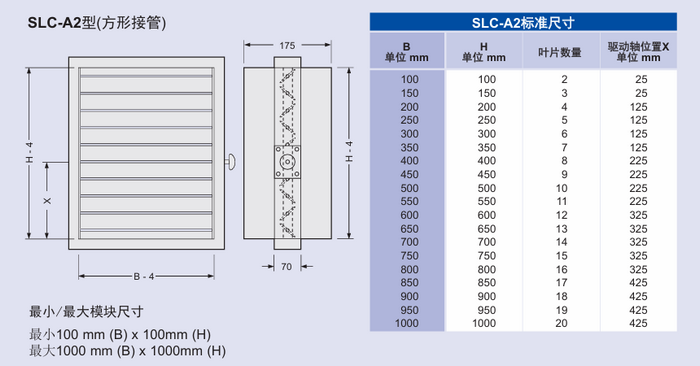

▲SLC-A2型风阀结构示意图及尺寸

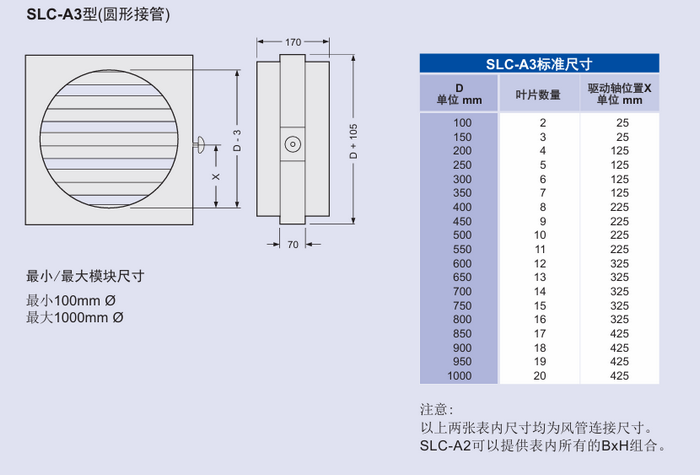

▲SLC-A3型风阀结构示意图及尺寸
