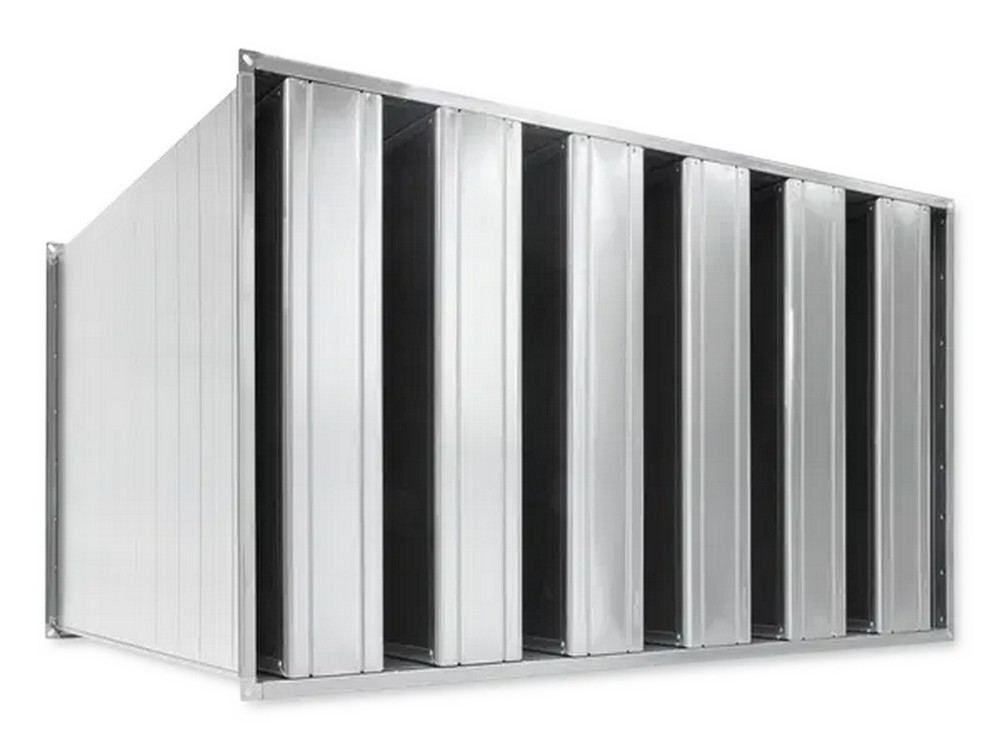

片式消声器带集成共振面板的消声片，适用于空调系统

• 共振和吸收衰减效果

• 空气动力学框架可以节能（半径＞15mm）

• 噪声根据ISO7235测量

• 采用生物溶解的吸声材料，因此十分卫生安全

• 吸声材料玻璃纤维棉作为保护层可以防止侵蚀，气流速度最高可达20m/s

• 吸声材料不燃，参照EN13501，防火等级A1级

• 标准尺寸和中间尺寸可选

• 根据欧盟指令94/9/EC(ATEX)，在区域1，2以及21，22中使用

• 工作温度高达100℃

片式消声器通常用于减小空调系统中风机噪声和再生空气噪声。通过吸收和共振的衰减效果。既节能，同时满足卫生测试认证

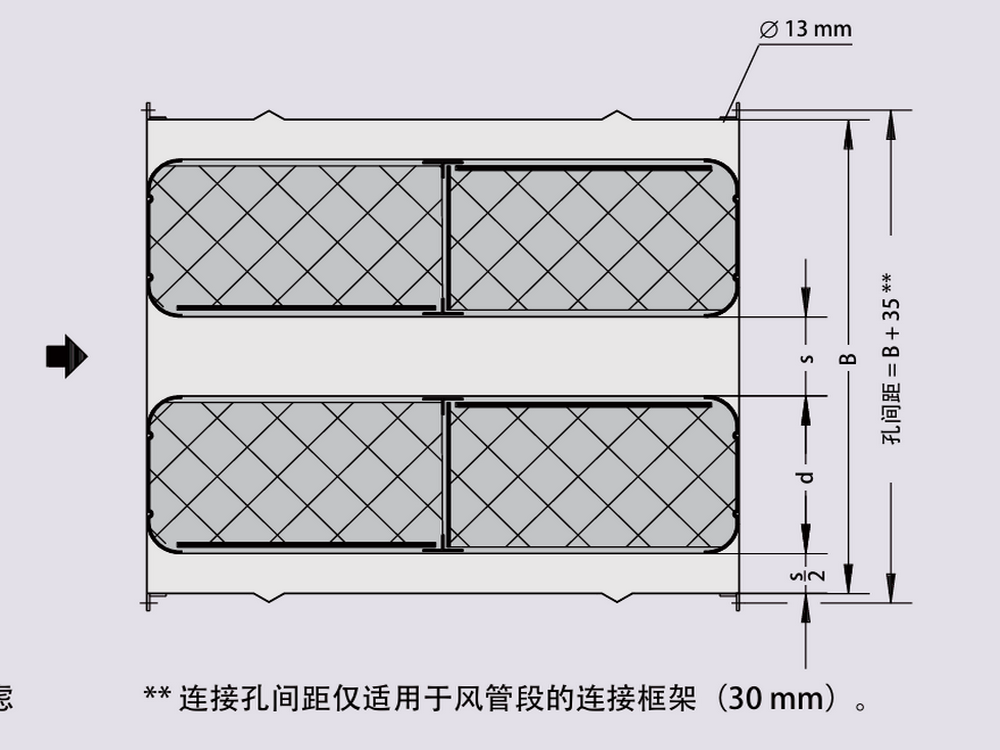

消声器由箱体，管道连接和消声片组成 消声片由空气动力学型材框架（半径＞15mm），吸声材料和共振面板组成

折叠的框架边缘保护消声填充物

根据ISO7235测试的插入损失和声功率级空气再生噪声

符合VDI6022，DIN1946第二和第四部分以及VDI3803的卫生要求

特性

• 共振面板保证了风扇噪声频率范围内增加的插入损失

• 最大至30%压差

• 由于空气动力学框架可以节能并/或节约空间

• 卫生测试认证

• 多段式结构可用于大尺寸

材料和外观

• 箱体，框架，分隔板和共振板材料为镀锌钢板

• 标准法兰和角钢由镀锌钢板制成

• 吸声材料为矿棉

矿物棉

• EN13501，防火等级A1级，不燃

• RAL质量认证RAL-GZ  388

• 生物可溶解，因此符合德国标准TRGS  905（对于有害物质的技术准则）和EU标准97/69/EG中规定的卫生安全

• 玻璃纤维棉作为保护层可以防止侵蚀，气流速度最高可达20m/s

• 延缓细菌病毒的繁殖

结构

消声器表面被共振面板覆盖

• F：玻璃纤维棉

• L：玻璃纤维棉和金属穿孔板

管道连接

• P：30mm标准法兰

• W：角钢框架35x35x3mm

技术参数

• 消声片片厚度100，200，230mm

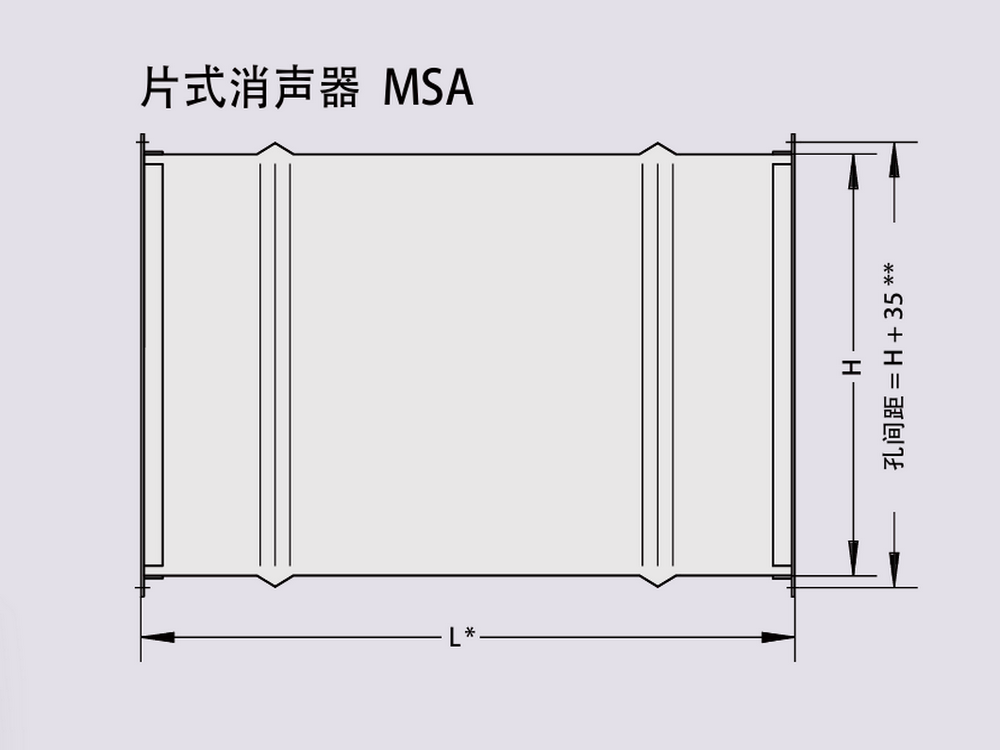

• 名义尺寸：140 × 150 × 500 mm – 2400 × 1800 × 1500 mm

• 宽度区间：最大4800mm

• 高度区间：最大3600mm

• 长度区间：最大3000mm

• 工作温度：-100℃
